活性炭是有機原料(如果殼、煤、木材等)經(jīng)過炭化及活化處理后形成的，具有發(fā)達的孔隙結構、較大的比表面積和豐富的表面化學基團，特異性吸附能力較強。對于活性炭的研究，精細研磨是很有必要的。

　　怎么將活性炭研磨至微米甚至納米級別呢？行星式球磨機或許能幫到我們。東方天凈TJX行星式球磨機是實驗室專用的研磨儀器設備，下面就來看看東方天凈行星式球磨機研磨活性炭的過程及結果報告。

活性炭實驗室研磨方案

樣品研磨前形態(tài)：

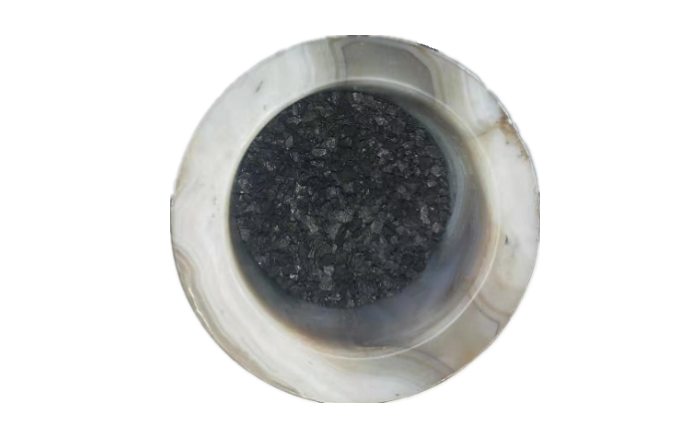

活性炭研磨前

研磨儀器：TJX-410行星式球磨儀

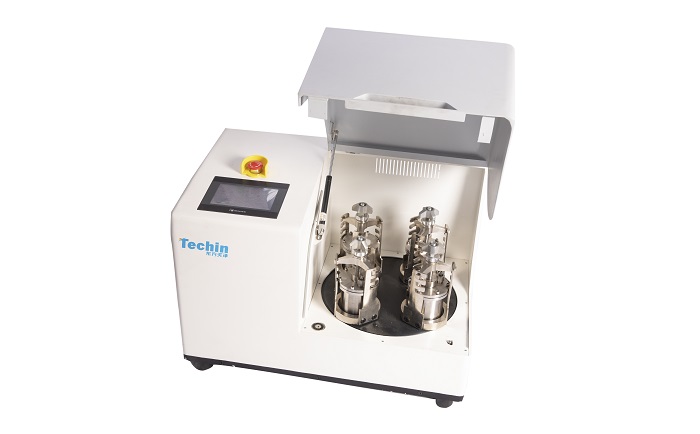

TJX行星式球磨機

適配研磨套件：4個100ml的天然瑪瑙材質(zhì)球磨罐，氧化鋯球（20mm球1個、10mm球10個、5mm球50個、3mm球40個）

研磨方式：干法球磨

研磨時間：30分鐘

過程及結果：將大約15g活性炭樣品和配置好的不同體積大小的氧化鋯球一起放入瑪瑙球磨罐中，蓋上蓋子，將球磨罐固定在罐座中，通過儀器面板設定電機轉速為2100rpm（球磨罐自轉轉速約為700rpm），正轉運行5分鐘，然后反轉運行5分鐘，循環(huán)3次。

　　30分鐘后，將研磨完成的活性炭樣品從球磨罐中取出，研磨后樣品用粒度分析儀檢測，中位粒徑D50為16.73μm，D90為52.29μm。

樣品研磨后形態(tài)：

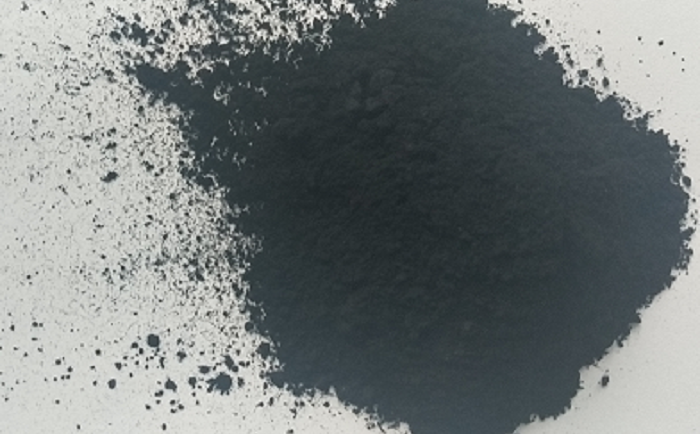

活性炭研磨后

研磨后樣品的粒度分析報告：

東方天凈TJX行星式球磨機干法研磨活性炭粒度分析報告

*本報告實驗結果僅對該提供測試樣品負責

　　以上就是在實驗室中使用東方天凈TJX行星式球磨機研磨活性炭的解決方案了，借助行星式球磨機的干法球磨，我們可以輕松將活性炭樣品研磨至微米級別，如果需要達到納米級別，可嘗試濕法研磨，探索更好的研磨條件。
